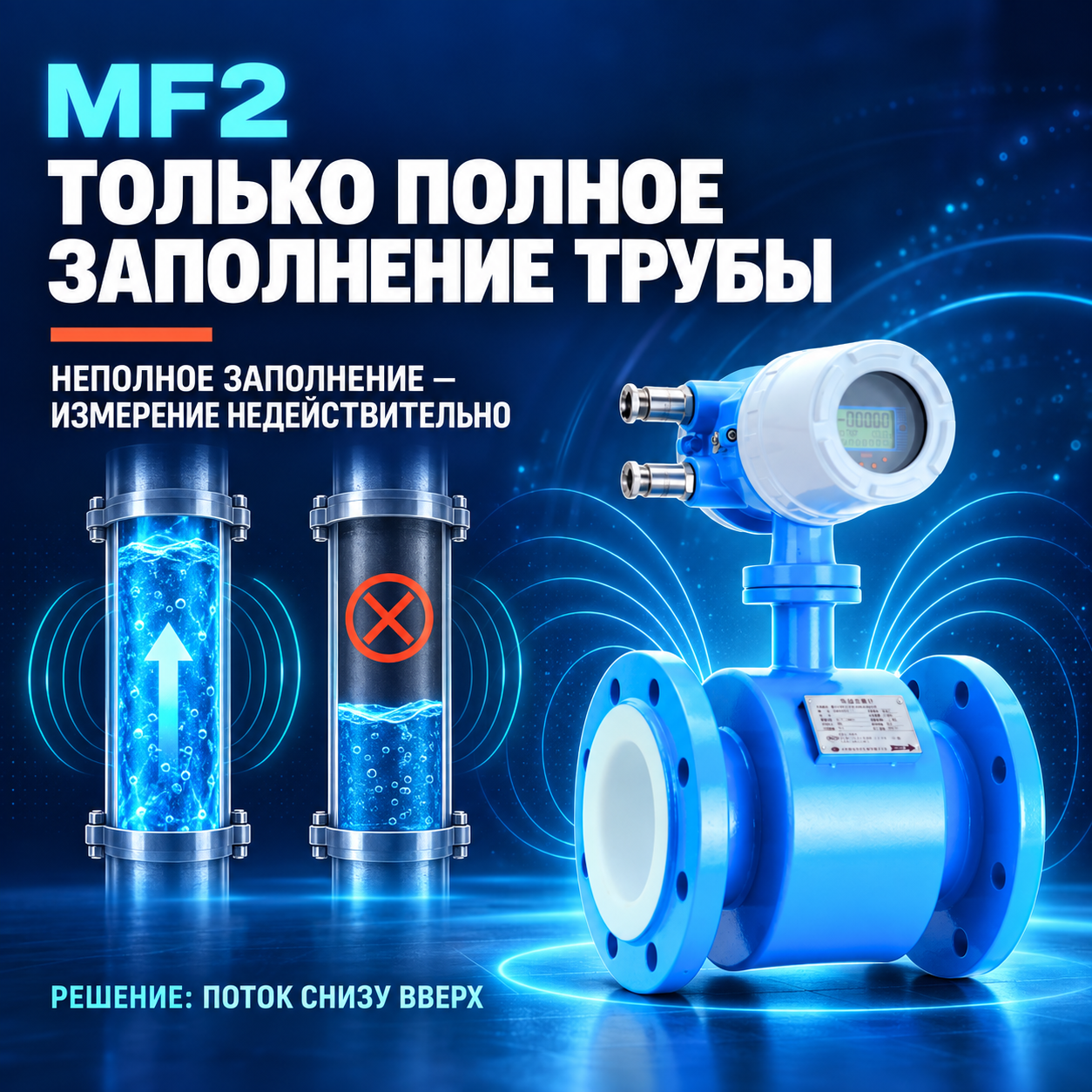

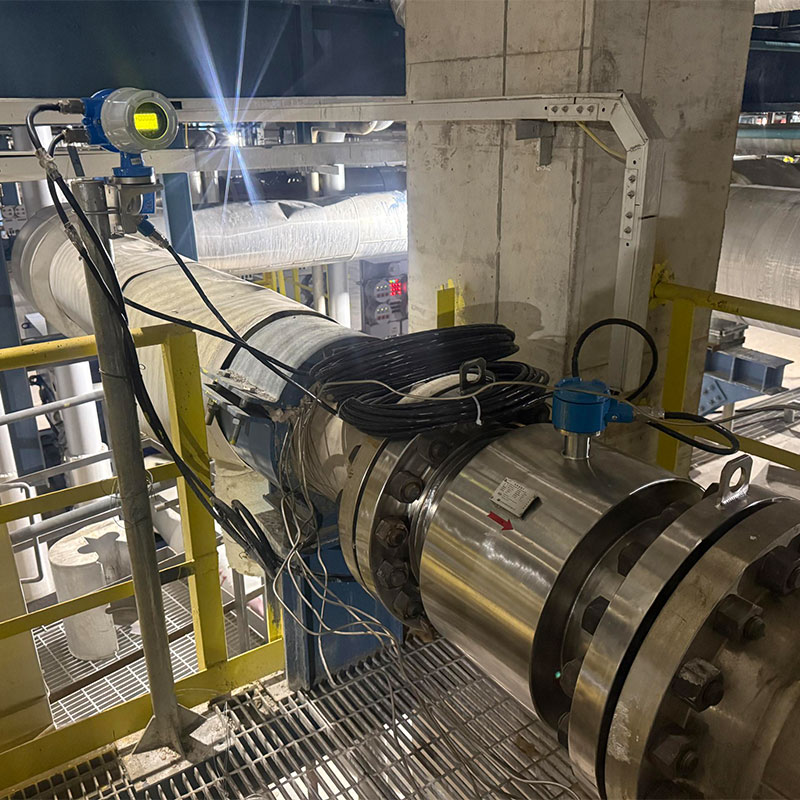

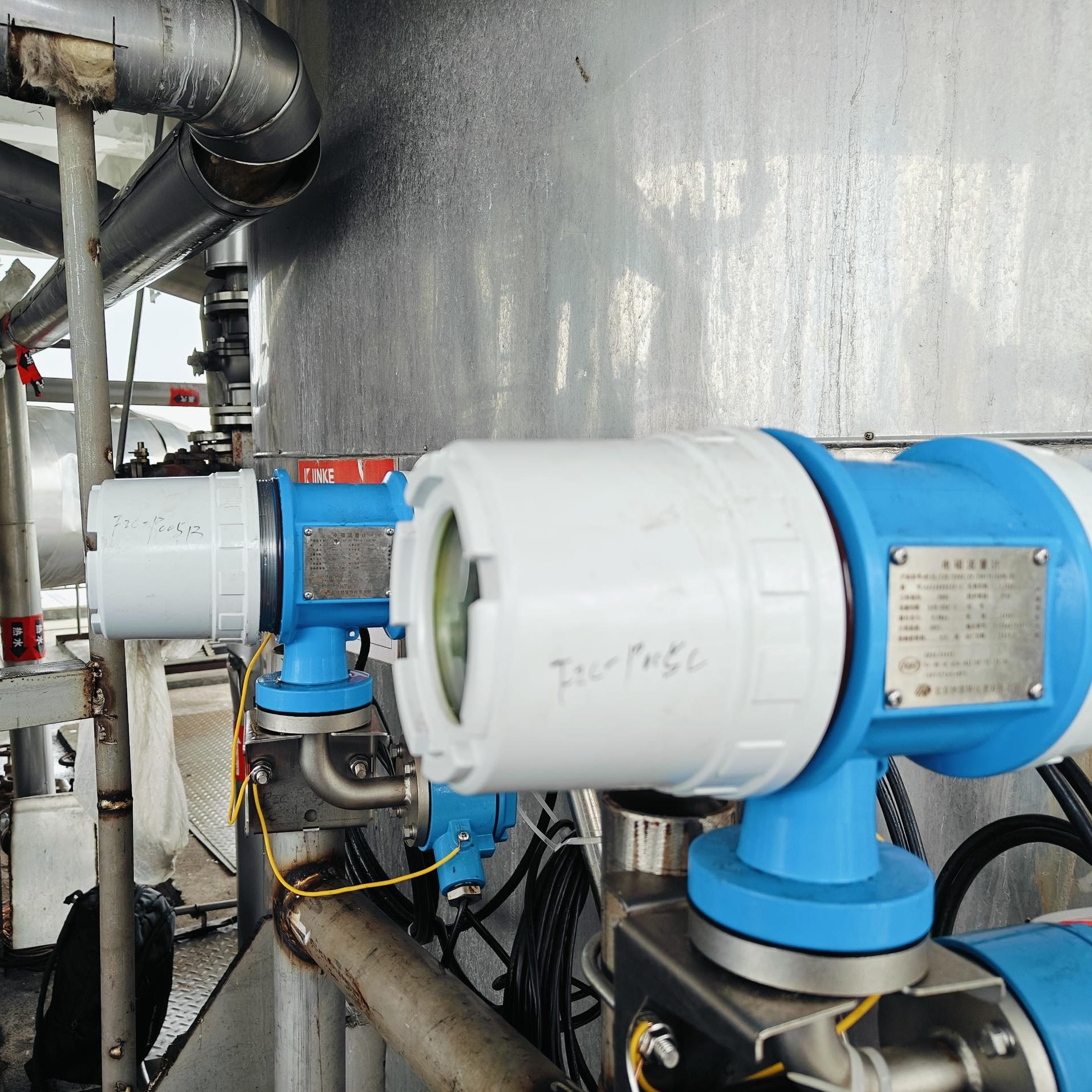

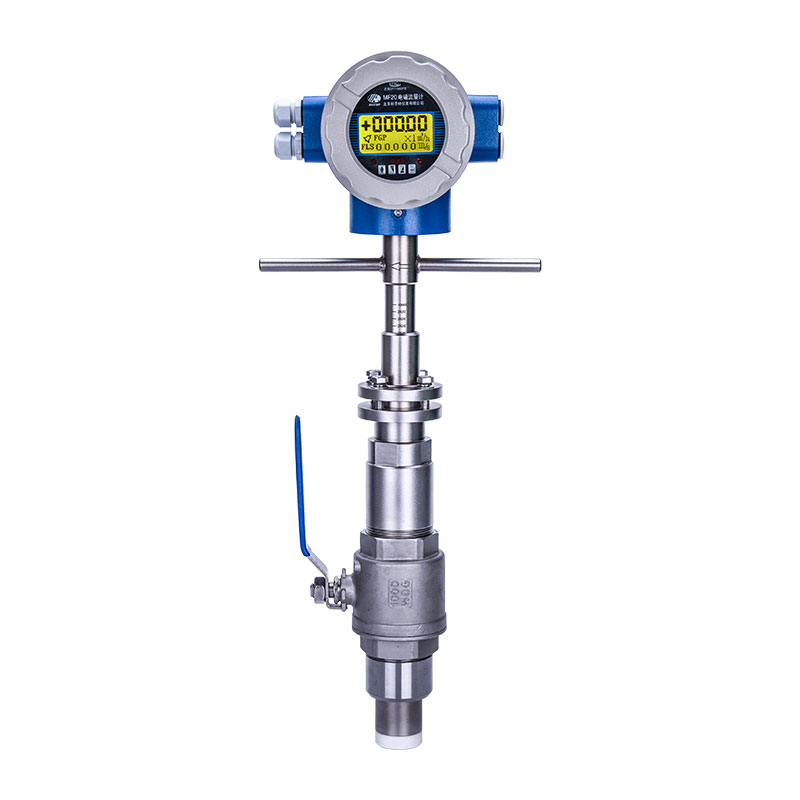

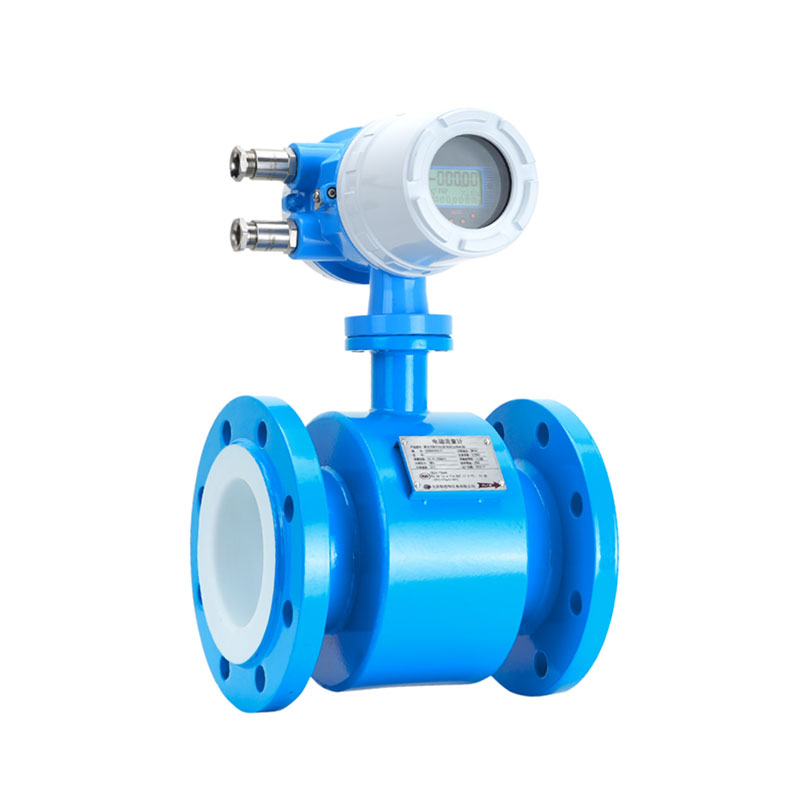

содержание Почему электромагнитный метод требует полного заполнения трубы Что происходит, когда труба заполнена не полностью Как решить задачу без «неполного» исполнения Как контролировать заполнение после монтажа На объектах с большими диаметрами, при низком уровне в лотке и при периодических сбросах поток далеко не всегда заполняет трубу целиком. В таких случаях заказчики часто спрашивают: существует ли «электромагнитный расходомер с неполной трубкой». Ответ честный и прямой: в нашей линейке MF2 такого исполнения нет, и это не пробел в каталоге, а следствие самого метода измерения. Ниже — почему метод требует полного заполнения, что происходит при неполном, и какие решения на таких объектах действительно работают. Почему электромагнитный метод требует полного заполнения трубы На электродах наводится ЭДС, пропорциональная индукции магнитного поля, расстоянию между электродами и средней скорости потока. Чтобы эта связь оставалась устойчивой, проводящей средой должно быть заполнено всё сечение: тогда геометрия измерительного канала постоянна, и один коэффициент преобразования описывает весь диапазон расхода. Как только часть сечения занята воздухом, геометрия становится переменной и зависит от уровня — единый коэффициент перестаёт работать. Второе условие — равенство потенциалов. Для надёжной работы необходимо обеспечить равенство потенциалов потока и датчика; это необходимое условие точного измерения. Оно реализуется встроенными заземляющими электродами либо заземляющими кольцами. Третье условие — электроды должны находиться в прямом контакте с измеряемой средой. Электрод, изолированный от потока, не измеряет ничего. Со стороны среды действует своё требование: по образцу удельная электропроводность должна быть не менее 1,0 мкСм/см, а сама среда не должна содержать много ферромагнитных включений или пузырьков газа. Что происходит, когда труба заполнена не полностью Первое и главное: прибор не пытается «досчитать» расход по уровню. При снижении уровня электрод может оказаться выше жидкости — сигнал становится недействительным. В этом случае преобразователь фиксирует состояние «пустая труба», переводит токовый и цифровой выходы в нулевой сигнал и показывает нулевой расход. Это сделано намеренно: лучше не отдать в систему учёта недостоверное число, чем отдать красивое. Порог срабатывания настраивается под конкретную среду: в меню задаётся порог сигнализации пустой трубы, и по образцу его устанавливают на уровне трёх — пяти значений измеренной электропроводности. Второе: при частичном заполнении меняется не только смоченная часть сечения, но и профиль скорости. Введение «поправки на уровень» не даёт метрологически корректного результата, поскольку зависимость между уровнем, профилем и средней скоростью не является постоянной для объекта. Именно поэтому корректное решение — не программная компенсация, а физическое обеспечение полного заполнения. Как решить задачу без «неполного» исполнения Изменить точку монтажа — основной путь. По инструкции, если трубопровод не обеспечивает заполнения, его следует перемонтировать так, чтобы измерение велось на полностью заполненном участке — например, на вертикальном участке с движением потока снизу вверх. Прибор при этом не меняется. Обеспечить заполнение конструктивно. Подпор на выходе, U-образный участок, подъём трубопровода, размещение после насоса. Отдельно: нельзя устанавливать расходомер на всасывающей стороне насоса — это делается для исключения вакуума в измерительном участке. Для больших диаметров — врезное исполнение. Модели MF23 и MF24 устанавливаются без остановки потока и без разрыва трубопровода, что для коллекторов большого диаметра часто является единственным приемлемым вариантом. По образцу глубина погружения выбирается так: при диаметре трубопровода D не более 400 мм — 1/8 D; при D более 400 мм — 50 мм. Важно понимать назначение этого решения: врезное исполнение решает задачу большого диаметра и монтажа без остановки, но требование полного заполнения сохраняется. Если заполнение обеспечить невозможно в принципе — открытые лотки, безнапорные каналы, — электромагнитный метод здесь не применяется. Для таких объектов используют другие принципы измерения, в том числе канальные расходомеры, а также ультразвуковые или радарные уровнемеры в сочетании с определением скорости потока. Наша линейка MF2 не предназначена для открытых каналов, и мы не предлагаем «электромагнитный расходомер для частично заполненной трубы»: с метрологической точки зрения такое предложение было бы некорректным. Как контролировать заполнение после монтажа В преобразователе предусмотрены функции самодиагностики, которые позволяют обнаружить нарушение условий измерения по событию, а не по дрейфу показаний: контроль пустой трубы, контроль пузырьков газа, контроль цепи возбуждения, контроль отложений на электродах. Практический порядок действий по инструкции при нестабильных показаниях: проверить, заполнена ли труба и не содержит ли поток газа. Если труба не заполняется — перемонтировать трубопровод так, чтобы расходомер стоял на участке, который заполняется полностью, например на вертикальном участке с потоком снизу вверх. Если в жидкости есть газ — установить перед датчиком газоотделитель или автоматический воздухоотводчик. Электромагнитный расходомер выигрывает на загрязнённых, абразивных и агрессивных средах, не имеет подвижных частей и не создаёт сопротивления потоку. Но всё это работает при одном условии: измерительный участок заполнен. Поэтому вопрос «есть ли неполное исполнение» логичнее заменить вопросом «как обеспечить полное заполнение на моём объекте». В большинстве случаев это решается точкой монтажа, а не выбором прибора.

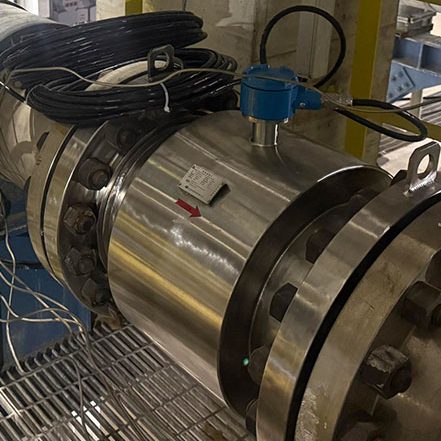

содержание Почему обычный электромагнитный расходомер теряет точность на шламах Что обеспечивает работу по шламам — конфигурация, а не «особая модель» Где такое решение окупается — и где оно не нужно Как избежать ошибок при выборе и монтаже Шлам, пульпа, стоки с песком, кристаллизующиеся сульфатные растворы — одни из самых тяжёлых сред для расходометрии. Электромагнитный метод и здесь остаётся рабочим: в проточной части нет подвижных элементов и нет сужений, результат измерения не зависит от плотности, вязкости и размера твёрдой фазы. Но стандартная конфигурация на таких средах быстро сдаёт позиции. И дело не в «прочности корпуса», а в конкретных узлах — электродах, футеровке, режиме возбуждения и монтаже. Почему обычный электромагнитный расходомер теряет точность на шламах Принцип остаётся прежним — закон Фарадея: проводящая среда, движущаяся в магнитном поле, формирует на электродах напряжение, пропорциональное скорости потока. У метода есть три уязвимости именно на шламах. Абразивный износ. Твёрдые частицы постоянно воздействуют на электроды и футеровку. Износ нарастает вместе со скоростью потока, поэтому скорость здесь — расчётный параметр, а не «что получилось по трубе». Зарастание электродов. Отложения и кристаллизация экранируют рабочую поверхность электрода: уровень сигнала падает, показания теряют стабильность. Нарушение условий применимости метода. Среда должна быть проводящей: по образцу, удельная электропроводность — не менее 1,0 мкСм/см. Кроме того, измерение не рассчитано на среды с большим содержанием ферромагнитных веществ или пузырьков газа. В этих случаях электромагнитный метод неприменим в принципе, и вопрос решается выбором другого принципа измерения, а не «усиленной» версии прибора. Что обеспечивает работу по шламам — конфигурация, а не «особая модель» В линейке MF2 производства ООО Пекин Мяосытэ решение для шлама не имеет отдельного буквенного индекса — оно собирается из проверенных опций под конкретную среду. Электроды из карбида вольфрама (WC). По образцу — это износостойкое исполнение с очень высокой твёрдостью (HV около 1300–1800), предназначенное для абразивных сред: пульп, шламов, бумажной массы, стоков с песком. Важное ограничение: коррозионная стойкость WC сопоставима со сталью, сильные кислоты и щёлочи он не держит. Поэтому при сочетании «сильная коррозия плюс абразив» электрод выбирают из тантала или платино-иридиевого сплава, либо применяют типовую для образца комбинацию: футеровка — керамика или полиуретан, электрод — карбид вольфрама. Режим возбуждения. Для шламов предусмотрено высокочастотное возбуждение прямоугольным полем на частоте 1/2 промышленной частоты. Для сред с высокой долей твёрдого применяется смешанно-частотное возбуждение: по образцу оно позволяет измерять пульпы с массовой концентрацией твёрдого до 78 %. Исполнение электродов. Для сред, склонных к налипанию и загрязнению, доступны самоочищающиеся, скребковые и сменные электроды. По образцу это снижает частоту обслуживания и продлевает срок службы электродов — без компрессоров и промывочных циклов. Футеровка и защита входной кромки. Здесь всегда компромисс, и его стоит проговорить заранее: Полиуретан (PU): по образцу — отличная износостойкость, рекомендуется для шламов, пульп и сред с частицами; но диапазон ограничен −20 до +80 °C, он плохо держит вакуум (эластичен, при разрежении отслаивается) и не стоек к сильным кислотам, щёлочам и органическим растворителям. Керамика Al₂O₃ (99,7 %): очень высокая твёрдость и износостойкость, хорошо держит вакуум, верхний предел +180 °C; но хрупкая, плохо переносит удары, а из-за технологии спекания выпускается, как правило, до DN300. PTFE и PFA: максимальная коррозионная стойкость, верхний предел +180 °C; однако PTFE не имеет адгезии к металлу и критически плохо держит вакуум — на больших диаметрах при разрежении футеровка буквально втягивается и отслаивается. Приоритет по устойчивости к вакууму: HR ≈ ETFE > PFA > FEP > PTFE. Защита входа: для абразивных сред применяется защитное заземляющее кольцо с цилиндрической горловиной — она предохраняет входную кромку футеровки от размыва и истирания. Где такое решение окупается — и где оно не нужно Оправдано там, где измерение ведётся непрерывно, а остановка на обслуживание стоит дороже самого прибора: учёт пульпы и хвостов на горно-обогатительном комбинате, стоки с песком и избыточный ил на очистных сооружениях, кристаллизующиеся растворы в химическом производстве, подача абразивной суспензии в замкнутом контуре. Не нужно и не применимо: Чистые среды. Специальная износостойкая конфигурация не требуется: достаточно стандартного фланцевого исполнения MF20 или санитарного MF22. Переплата здесь не покупает точности. Среды с большим содержанием ферромагнитных веществ или пузырьков газа. В образце это указано прямо как условие неприменимости. Непроводящие среды. При электропроводности ниже 1,0 мкСм/см электромагнитный метод не работает. Масла и органические растворители. Резиновые футеровки их не держат. Отдельно о сочетании условий. Если в одной среде одновременно присутствуют низкая электропроводность и шлам, это наиболее сложный случай: запас по сигналу и абразивная нагрузка действуют в противоположных направлениях. Перед подбором необходимо подтвердить фактическое значение электропроводности в точке установки — по лабораторному анализу, а не по паспортному значению среды. В этих случаях корректнее рассматривать кориолисовый или ультразвуковой расходомер, а для специфических сред — предварительные испытания материалов. Как избежать ошибок при выборе и монтаже Скорость потока — первый расчётный параметр. По образцу, для сред с твёрдыми частицами рекомендуемый диапазон скорости — от 1 до 3 м/с. Если фактическая скорость слишком велика, а менять технологический трубопровод неудобно, допускается выбрать прибор с проходным сечением больше, чем у трубопровода: это снижает скорость в измерительном участке и уменьшает износ электродов и футеровки. В этом случае нужны переходники: центральный угол конуса — не более 15°, а перед переходником должно быть не менее 5 диаметров прямого участка. Для сред, склонных к отложениям, логика обратная — рекомендуемая скорость от 2 до 5 м/с. Прямые участки. По образцу, после расходомера желательно иметь прямой участок 2D–3D. Перед расходомером не следует устанавливать ничего, что искажает распределение скоростей. Если выше по потоку производится ввод химических реагентов, это легко приводит к неоднородности электропроводности — расходомер следует располагать как можно дальше от точки ввода. Заземление — условие работы, а не опция. Для надёжной работы необходимо обеспечить равенство потенциалов: равенство потенциалов потока и сенсора — необходимое условие точного измерения. Решается встроенными заземляющими электродами (в трубопроводном исполнении — один или два, материал тот же, что у сигнальных электродов) либо заземляющими кольцами трёх исполнений: обычным, защитным для уплотнительной поверхности и защитным с горловиной. Монтаж. По образцу: чтобы исключить вакуум, расходомер не устанавливают на всасывающей стороне насоса; трубопровод должен быть полностью заполнен жидкостью — при неполном заполнении электроды оказываются в воздухе, показания недействительны, и срабатывает сигнализация «пустая труба». Диагностика вместо догадок. Встроенные функции самодиагностики — контроль пустой трубы, контроль пузырьков газа, контроль отложений, контроль обратного потока — позволяют судить о состоянии узла по событию, а не дожидаться, пока показания «поплывут». Электромагнитный расходомер для шлама — это не отдельная позиция в каталоге, а грамотно собранная конфигурация: материал электрода под абразив и коррозию, футеровка под температуру и вакуум, режим возбуждения под долю твёрдого, корректный монтаж. Чтобы подобрать её, нужны не пожелания по цене, а данные: состав среды, массовая доля твёрдого, размер и твёрдость частиц, температура, рабочее давление, измеренная электропроводность, диаметр трубопровода и диапазон расхода. С этим набором подбор занимает один обмен письмами — и не требует переделки узла после пуска.

содержание Почему «низкая проводимость» — не маркетинговая формулировка, а инженерная граница Что даёт реальная адаптация — не к каталогу, а к вашей среде Где он работает — и где не стоит даже пробовать Как выбрать — и почему важно начать с документации, а не с цены Электромагнитный расходомер измеряет расход по закону электромагнитной индукции: проводящая жидкость пересекает магнитное поле, и на электродах возникает ЭДС, пропорциональная средней скорости потока. Отсюда главное требование метода — среда должна проводить электрический ток. Для MF2 оно сформулировано так: стандартное исполнение рассчитано на проводимость ≥15 мкСм/см, а низкопроводящее исполнение — на диапазон 1,0–15 мкСм/см. Значение 1,0 мкСм/см — не запас прочности и не рекламная цифра, а нижняя инженерная граница прибора: ниже неё полезный сигнал становится сопоставимым с собственными шумами электроники. Поэтому первый вопрос при подборе — не цена и не диаметр, а фактическая проводимость среды в точке установки. Почему «низкая проводимость» — не маркетинговая формулировка, а инженерная граница Классическая схема требует, чтобы жидкость замыкала измерительную цепь между электродами. По мере снижения проводимости полезный сигнал падает, а влияние мешающих факторов растёт: поляризационные потенциалы на электродах, наводки, нестабильность нуля. В исполнении MF2 для слабопроводящих сред применяется низкочастотное прямоугольное возбуждение (1/10, 1/16, 1/25 и 1/32 промышленной частоты), которое подавляет влияние поляризации электродов и стабилизирует нуль. Для сред с высокой концентрацией твёрдой фазы предусмотрены высокочастотное (1/2 промышленной частоты) и смешанное возбуждение; смешанное возбуждение позволяет измерять пульпы с массовой концентрацией твёрдого до 78 %. Распространённое заблуждение — «возьмём диаметр больше» или «поднимем напряжение возбуждения». Это не расширяет границы метода: при проводимости ниже допустимой такие меры лишь ускоряют дрейф нуля и сокращают срок службы футеровки. Что даёт реальная адаптация — не к каталогу, а к вашей среде Граница в 1,0 мкСм/см — условие необходимое, но не достаточное. Дальше работает подбор исполнения под конкретную среду. Электроды: 316L, сплавы HB и HC, титан, тантал, монель, карбид вольфрама, платина и платино-иридиевый сплав. Как универсальный вариант для сильных окислительных сред применяют тантал и платино-иридиевый сплав; для щелочей (NaOH/KOH) и фтористоводородной кислоты — монель; для абразивных сред — карбид вольфрама. Платиновые электроды не применяют в качестве заземляющих колец. Футеровка: PTFE (от −80 до +180 °C), PFA (от −50 до +180 °C), FEP (от −50 до +150 °C), PVDF, ETFE, хлоропреновая и полиуретановая резина, керамика Al2O3. Санитарное исполнение MF22 — корпус из нержавеющей стали 316 с футеровкой PFA. Конструкция электродов: помимо стандартных доступны самоочищающиеся, скребковые и сменные — для сред, склонных к отложениям и обрастанию. Электроника: датчик выполняет самодиагностику — контроль незаполненной трубы (без дополнительного электрода), контроль цепи возбуждения, обнаружение пузырьков газа и отложений на электродах, контроль температуры преобразователя, учёт обратного потока, проверку целостности памяти. Три сумматора ведут раздельный учёт прямого, обратного и разностного итога. Точность: высокоточное исполнение — до класса 0,2, стандартное — класс 0,5. Рабочий диапазон скоростей — от 0,3 до 12 м/с; при лабораторных испытаниях на воде порог трогания составляет 0,02 м/с. Сборка, настройка и поверка выполняются на заводе-изготовителе — Beijing Master Instrument Co., Ltd. (Китай, Пекин). Прибор поставляется с паспортом и протоколом поверки. Где он работает — и где не стоит даже пробовать Низкопроводящее исполнение MF2 оправдано там, где вода или водный раствор имеет проводимость от 1,0 до 15 мкСм/см: Водоподготовка: пермеат обратного осмоса и деионизированная вода — при фактической проводимости не ниже 1,0 мкСм/см; Промышленный конденсат и линии паровой стерилизации — при условии, что замеренная проводимость конденсата находится в допустимом диапазоне; Фармацевтика и пищевая промышленность: петли очищенной воды, мойка CIP растворами щёлочи и кислоты (ориентировочно от 2 до 8 мкСм/см) — при подборе материалов электродов и футеровки под среду; Химия: дозирование водных растворов реагентов и водно-спиртовых смесей с достаточной проводимостью. Но есть случаи, когда электромагнитный метод применять не следует: Проводимость ниже 1,0 мкСм/см. Сюда относятся неводные среды — концентрированный этиловый спирт (96 %), глицерин, большинство органических растворителей и масла. Для них электромагнитный расходомер не применяется: нужны кориолисовые, ультразвуковые или иные решения. Значения на границе диапазона (0,8–1,0 мкСм/см), в частности у воды для инъекций. Такие значения нужно подтверждать замером в точке установки: если фактическая проводимость ниже 1,0 мкСм/см, прибор не обеспечит заявленной точности. Значительное содержание ферромагнитных включений или свободного газа. Прибор оснащён функцией обнаружения пузырьков, но стабильность измерений при постоянном газосодержании не гарантируется. Ещё одна деталь, которую часто упускают: при наличии в среде абразивных частиц рекомендуемая скорость потока — от 1 до 3 м/с (снижает износ электродов и футеровки), а при склонности среды к отложениям, наоборот, — от 2 до 5 м/с. Как выбрать — и почему важно начать с документации, а не с цены Минимальный набор данных для подбора: Протокол лабораторного измерения проводимости среды — не по паспорту продукта, а по замеру в точке установки и при рабочей температуре; Химический состав среды, её температура и рабочее давление, наличие абразивных частиц или склонность к отложениям; Диапазон расхода и диаметр трубопровода — чтобы проверить, что рабочая скорость потока лежит в диапазоне от 0,3 до 12 м/с; Условия монтажа: схема участка с указанием прямых участков, насосов, запорной арматуры и точек ввода реагентов. Ввод химических реагентов выше по потоку часто создаёт неоднородность проводимости — прибор следует удалить от точки ввода. С этими данными подбор сводится к выбору исполнения по проводимости, материалов электродов и футеровки, конструкции и класса точности. Если какой-либо параметр неизвестен, уточнить его до заказа дешевле, чем менять прибор после монтажа. Технические материалы, схемы подключения и опросный лист на подбор — на сайте masteryb.ru. Электромагнитный расходомер не универсален, но в своей области — водные среды с проводимостью от 1,0 мкСм/см — он остаётся одним из самых стабильных решений: без движущихся частей, без потери давления, с развитой самодиагностикой. Главное — начать не с цены, а с проводимости. Один замер в точке установки сразу определяет, применим ли метод и какое исполнение MF2 нужно вашей линии.
