Как выбрать поплавковый расходомер с металлической трубкой?

Знаете, когда кто-то спрашивает про выбор такого расходомера, первое, что приходит в голову — это не точность или бренд, а вопрос: ?А для какой среды, собственно??. Слишком много раз видел, как люди фокусируются на цене или внешнем виде прибора, а потом удивляются, почему он не держит давление или стрелка залипла. Металлическая трубка — это ведь не просто корпус, это основной чувствительный элемент, и её поведение в конкретных условиях — это 90% успеха или провала.

Начинать нужно не с каталога, а с процесса

Вот типичная ошибка: открывают сайт, например, ООО Пекин Мяосытэ по приборостроениям, смотрят на картинки и технические характеристики в вакууме. А надо сесть и выписать на бумажку параметры своей среды. Не просто ?вода?, а какая вода? Холодная, горячая (именно градусы!), с возможными примесями, масляная плёнка на поверхности? Для конденсата, скажем, и для щелочного раствора — это будут два совершенно разных разговора про материал трубки и поплавка.

Лично сталкивался с историей на одной ТЭЦ. Заказали прибор для подпиточной воды, вроде бы всё учли. Но не учли периодические скачки температуры до 130°C при промывках. Стандартная трубка из нержавейки 316 — выдерживала расчетное давление, но из-за перегрева магнитной системы указателя появился едва заметный гистерезис, показания начали «плавать». Пришлось менять на модель с высокотемпературным исполнением и усиленной магнитной муфтой. Мелочь? На бумаге — да. На практике — простой и переделка. Поэтому мой первый совет: составьте неформальную спецификацию. Давление (пиковое и рабочее!), температура (мин./макс.), химический состав (включая возможные абразивные частицы), плотность среды. И уже с этим списком идите смотреть предложения.

Материал трубки: нержавейка нержавейке рознь

Все говорят «нержавеющая сталь», и на этом часто успокаиваются. А зря. 304-я, 316-я, 316L, Hastelloy — это не просто цифры для прайса. Для большинства неагрессивных сред, воды, пара низкого давления — 304-й часто достаточно. Но если в среде есть хлориды (даже в обычной водопроводной воде их хватает), уже стоит серьёзно смотреть на 316L или более стойкие сплавы, так как 304-я сталь крайне подвержена питтинговой (точечной) коррозии в таких условиях.

Был у меня опыт с измерением расхода слабого раствора кислоты. Клиент изначально сэкономил, взяв модель с трубкой 316. Вроде бы по таблицам стойкости должно было подойти. Но в процессе оказалось, что есть застойные зоны в обвязке, где концентрация локально повышалась. Через месяцев восемь появились точечные поражения на трубке изнутри. Поплавок начал заедать. Перешли на модель с трубкой из Hastelloy C-276. Да, в разы дороже. Но прибор работает уже пятый год без намёка на проблему. Иногда экономия на материале выходит боком так, что проще было сразу взять три прибора стандартных.

И ещё момент по конструкции: обратите внимание на толщину стенки трубки и метод её соединения с фланцами/резьбами. Для высокого давления (выше 10 МПа) крайне рекомендуется использование цельнотянутых (бесшовных) трубок, так как сварной шов — это всегда потенциальное место для коррозии и ослабления, особенно при вибрациях.

Поплавок, шкала и считывание: где кроются неочевидные проблемы

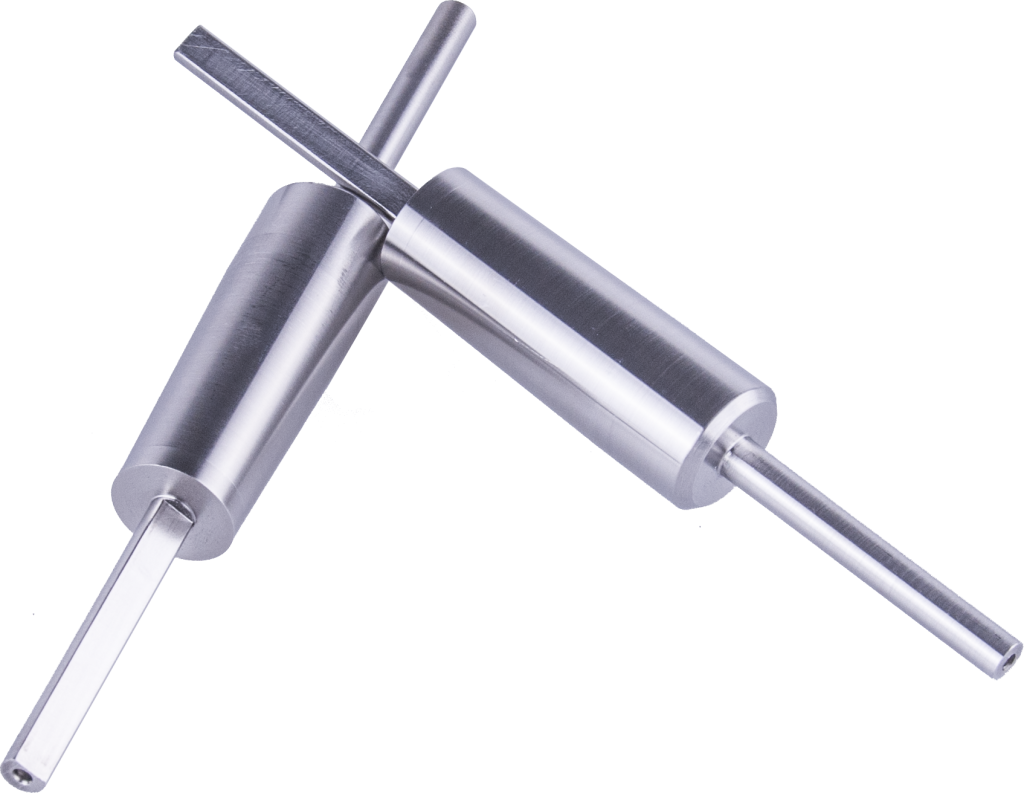

Тут внимание на две вещи: сам поплавок и способ считывания показаний. Поплавок. Часто делают из того же материала, что и трубка. Но для агрессивных сред иногда используют тефлоновое покрытие (PTFE) или делают его из специальных сплавов. Важно, чтобы его плотность и магнитная связь с указателем были стабильны. Видел случаи, когда из-за некачественного покрытия поплавок со временем «потолстел» за счёт наслоений, и его ход стал тяжёлым.

Со шкалой и указателем — отдельная песня. Аналоговая шкала на трубке — это классика, визуально наглядно. Но! При установке в труднодоступных местах или на вибрирующих трубопроводах считать показания с метра — то ещё удовольствие. Тут хорошо себя показывают модели с трансмиттером и выводом на дисплей или в систему. Например, некоторые решения от ООО Пекин Мяосытэ по приборостроениям предлагают опцию с 4-20 мА выходом или даже с цифровым интерфейсом. Это уже не просто визуальный контроль, а полноценный канал для АСУ ТП.

Но и тут есть подводный камень. Если выбираете вариант с дистанционной передачей, убедитесь в надёжности магнитной муфты. Она должна быть рассчитана на полный диапазон давления и температуры без потери коэрцитивной силы (размагничивания). Однажды столкнулся с тем, что после пары циклов стерилизации паром сигнал с трансмиттера стал «прыгать». Оказалось, магнитная муфта из-за термического воздействия теряла стабильность сцепления.

Монтаж и эксплуатация: то, о чём молчат в паспорте

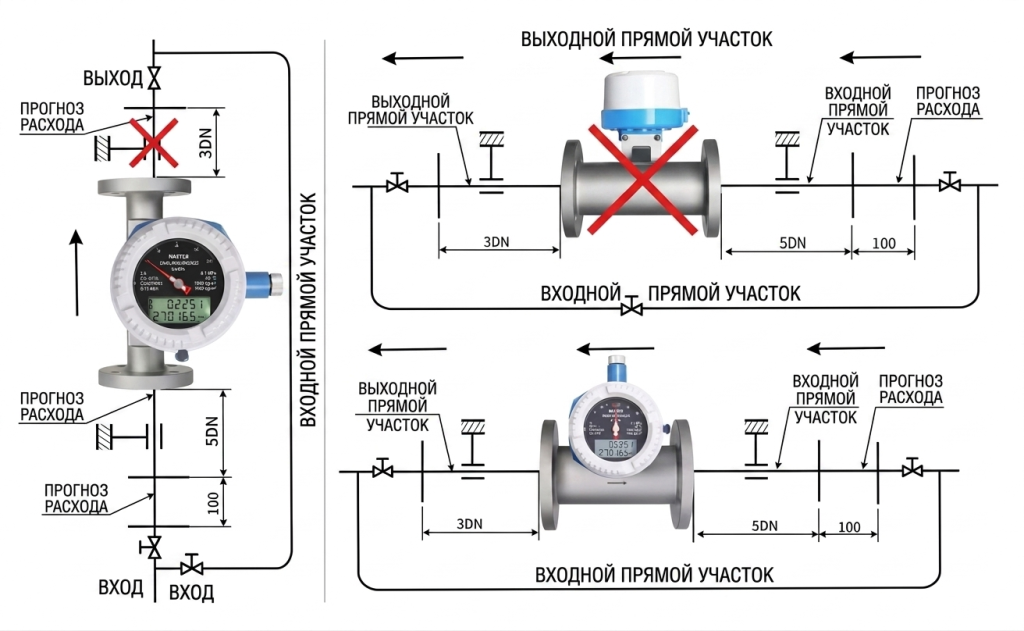

В паспорте напишут «установить на вертикальном участке трубопровода». А нюансы? Например, обязательное требование к прямым участкам до и после расходомера. Для металлического трубчатого ротаметра это критично, потому что завихрения потока могут серьёзно влиять на положение поплавка, особенно в зоне низких расходов. Минимум — 5 диаметров трубопровода до прибора и 3 после. Если же перед прибором установлен насос или регулирующий клапан, дистанцию рекомендуется увеличить до 10-15D.

Ещё один момент — ориентация. Прибор должен стоять строго вертикально. Проверяйте по уровню. Кажется ерундой, но отклонение оси более чем на 2° даёт существенную дополнительную погрешность. И обязательно предусмотрите байпас с отсечными кранами и возможность снятия прибора без остановки процесса. На живом производстве это не прихоть, а необходимость.

Про обслуживание. Качественный поплавковый расходомер с металлической трубкой практически не требует обслуживания. Но раз в год (или согласно регламенту) стоит проверять его «нулевую» точку при остановленной среде. И визуально осматривать трубку на предмет помутнений или отложений изнутри. Если среда склонна к загрязнениям, рассмотрите модели с фланцевым соединением для возможной чистки. Резьбовое соединение, конечно, дешевле, но для вскрытия его потом придётся демонтировать часть трубопровода.

Выбор поставщика: спецификации против доверия

Тут всё просто и сложно одновременно. Можно взять топовый европейский бренд, заплатить втридорога и получить идеальный прибор и долгую гарантию. А можно найти адекватного производителя с хорошим инжинирингом. Вот, к примеру, ООО Пекин Мяосытэ по приборостроениям (https://www.masteryb.ru). Компания, которая специализируется на измерениях для автоматизации процессов. У них в ассортименте, кроме поплавковых, ещё электромагнитные и вихревые расходомеры. Это важный момент — когда производитель делает несколько типов, он обычно не пытается впалить вам поплавковый там, где объективно нужен вихревой.

При работе с такими поставщиками ключевое — диалог. Не просто отправить запрос по e-mail, а позвонить, обсудить детали вашей среды, возможные нюансы. Хороший технолог или инженер продаж задаст уточняющие вопросы, которые вы, возможно, и не учли. Попросите подробные спецификации на материалы, отчёт по испытаниям на давление. Узнайте, есть ли у них приборы, работающие в схожих условиях — это лучшая рекомендация.

И последнее: не гонитесь за универсальностью. Если вам нужен прибор для конкретной, хорошо известной среды и условий, берите максимально под него заточенную модель, даже если у неё меньше ?наворотов?. Надёжность и соответствие — главное. А дополнительные интерфейсы и функции — это уже по мере реальной необходимости. Помните, что каждый дополнительный узел — это потенциальная точка отказа.
