Принцип действия вихревого расходомера?

Если честно, когда слышишь ?вихревой расходомер?, первое, что приходит в голову — это картинка из учебника с вихрями Кармана и строгими формулами. Но на практике всё часто упирается в детали, которые в мануалах не распишешь. Многие думают, что раз принцип основан на образовании вихрей за телом обтекания, то и проблем быть не должно — считай себе частоту и всё. Однако, сам по себе принцип действия — это лишь полдела. Ключевой момент, который часто упускают — это как именно эта частота вихреобразования соотносится с реальным, иногда грязным или пульсирующим, потоком в трубе. Вот об этом и хочу порассуждать, исходя из того, с чем приходилось сталкиваться на объектах.

От теории к ?железу?: где кроется разрыв

В основе, конечно, лежит эффект Кармана. За препятствием в потоке — тем самым телом обтекания — возникают вихри. Частота их срыва (f) пропорциональна скорости потока (v). Формула f = St v / d, где St — число Струхаля, d — характерная ширина тела. В теории St считается постоянным для широкого диапазона чисел Рейнольдса. Это и есть та самая красивая основа вихревого расходомера.

Но вот в чём загвоздка: это ?постоянство? числа Струхаля — вещь довольно условная на краях диапазона измерений. При очень низких расходах, когда поток ламинарный или переходный, вихри образуются нестабильно, сигнал зашумлён. А при высоких — могут возникать механические вибрации самой конструкции, которые датчик давления (пьезоэлектрический или ёмкостной) может ошибочно принять за вихри. Поэтому когда видишь в каталоге заявленный диапазонability 1:20, нужно сразу спрашивать себя — а для каких сред и при каких условиях давления он действителен? По своему опыту скажу, для воды и пара эти цифры будут сильно разниться.

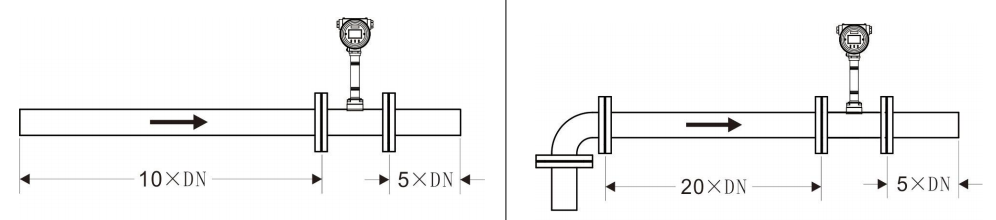

Однажды на ТЭЦ ставили прибор для учёта пара. По паспорту всё идеально. А на деле — постоянные ?провалы? показаний при переменных нагрузках. Оказалось, что при определённых давлениях и температурах пара вихревая дорожка становилась настолько турбулентной, что датчик просто не мог выделить чистую частоту. Пришлось менять место установки, отодвигать от двух поворотов подряд, где поток был закрученным. Это типичная ошибка — не учитывать требования к прямым участкам до и после расходомера. Для вихревых они критичны, минимум 10D до и 5D после, а в сложных условиях — и все 15D.

Конструкция тела обтекания: не просто ?болванка?

Форма этого тела — это не просто инженерная прихоть. Чаще всего встречаются трапециевидные, треугольные (дельта-образные) и Т-образные профили. Каждый имеет свои плюсы и минусы. Треугольный, например, даёт более стабильный сигнал при низких расходах, но создаёт большее постоянное давление. Трапециевидный — компромиссный вариант.

Материал тоже важен. Для агрессивных сред тело обтекания и часто сам корпус изготавливают из хастеллоя или титана. Помню случай с измерением расхода хлорированной воды — обычная нержавейка 316L начала показывать точечную коррозию через полгода. Пришлось переходить на более стойкий сплав, хотя изначально проектное решение казалось верным. Это к вопросу о том, что выбор вихревого расходомера — это всегда баланс между гидравлическими характеристиками, надёжностью сигнала и химической стойкостью.

Ещё один нюанс — крепление тела обтекания. Оно должно быть жёстким, чтобы не было паразитных колебаний. Но при этом в некоторых конструкциях предусматривают возможность демонтажа для очистки без снятия всего прибора с линии. В пищевой или фармацевтической промышленности, где нужны частые промывки, это не просто удобство, а необходимость.

Датчик: уловить невидимое

Сердце прибора — это сенсор, который детектирует перепады давления, вызванные срывом вихрей. Пьезоэлектрические датчики распространены, но они чувствительны к внешним механическим вибрациям от насосов или компрессоров. Ёмкостные датчики в этом плане стабильнее, но обычно дороже.

На одном из объектов химического комбината была проблема с сильной вибрацией трубопровода. Пьезодатчик постоянно ?ловил? помехи. Решение было не в замене датчика, а в доработке монтажа — установили дополнительные опоры для трубы до и после расходомера, снизив амплитуду вибраций. Иногда проблема решается не ?внутри? прибора, а ?снаружи?.

Современные модели часто идут с двумя сенсорами, работающими в дифференциальном режиме. Это позволяет эффективнее отсекать фоновый шум. Но и это не панацея. Если в жидкости есть пузырьки газа или в газе — капли жидкости (конденсат), то сигнал будет искажён в любом случае. Здесь уже нужно смотреть в сторону других типов расходомеров или серьёзной подготовки среды.

Обработка сигнала: где рождаются цифры

Сырой сигнал с датчика — это далеко не красивая синусоида. Это сигнал с наложенными шумами, всплесками. Поэтому электронный преобразователь (блок вторичной обработки) — это такой же важный узел, как и первичный преобразователь. Алгоритмы цифровой фильтрации, адаптивные пороги обнаружения — вот что отличает хороший прибор от посредственного.

У нас был опыт с приборами от ООО Пекин Мяосытэ по приборостроениям (их сайт — masteryb.ru). В их линейке вихревых расходомеров, насколько помню, как раз делался акцент на устойчивых алгоритмах обработки для сложных условий. Компания, напомню, специализируется на измерениях для автоматизации процессов, и помимо вихревых у них есть электромагнитные и поплавковые модели. Но в контексте вихревых — их разработчики понимали, что ключ не только в ?железе?, но и в ?прошивке?. Например, функция автоматического подавления помех от вибраций трубопровода, которая программно анализирует спектр сигнала и вырезает характерные частоты механических воздействий.

Однако даже самый умный блок не справится, если изначальные условия монтажа нарушены. Программная обработка — это последний рубеж, а не волшебная палочка. Сначала нужно обеспечить качественный первичный сигнал.

Области применения и границы возможного

Вихревые расходомеры хороши для чистых однофазных сред — воды, пара, сжатого воздуха, технологических газов. Для насыщенного пара — это один из самых популярных вариантов из-за приемлемой точности и отсутствия движущихся частей (по сравнению с турбинными).

Но есть и чёткие ограничения. Высоковязкие жидкости (масла, сиропы) — не для них. Вязкость гасит образование вихрей. Также не подходят среды с большим количеством взвесей или волокон (сточные воды, пульпы). Твёрдые частицы могут забить карманы за телом обтекания или просто стачивать его. Абразивные среды — убийца для этого типа приборов.

Интересный случай был с измерением расхода технического азота, где в потоке периодически мог попадаться мелкий конденсат. Расходомер работал, но с явными скачками показаний в моменты ?забрызгивания?. Пришлось ставить перед ним сепаратор-осушитель. Это увеличило стоимость узла учёта, но обеспечило стабильность. Иногда принцип действия диктует необходимость дополнительного оборудования.

Вместо заключения: практический взгляд

Так что же такое принцип действия вихревого расходомера? Это не просто сухая физическая теория. Это целый комплекс: от гидродинамики потока вокруг конкретного профиля до тонкостей цифровой фильтрации электрического сигнала. Это понимание того, что заявленные характеристики достигаются только в определённых, часто идеализированных, условиях.

Выбирая такой расходомер, нужно честно ответить на вопросы о свойствах среды (чистота, вязкость, фазовый состав), о параметрах трубопровода (давление, температура, наличие вибраций, прямые участки) и о требуемой точности в минимальной точке диапазона. Если среда чистая, однофазная, а трубопровод правильно подготовлен — вихревой расходомер будет надёжным и относительно недорогим решением. Если есть сомнения — лучше посмотреть в сторону электромагнитных или ультразвуковых моделей, благо, у той же ООО Пекин Мяосытэ по приборостроениям в портфолио есть и такие варианты.

Главный вывод, который можно сделать, глядя на этот принцип: надёжность измерения всегда определяется самым слабым звеном в цепи. И этим звеном часто оказывается не сам прибор, а условия, в которые его поместили. Поэтому знание теории — обязательно, но без практического опыта её применения можно легко попасть впросак.
